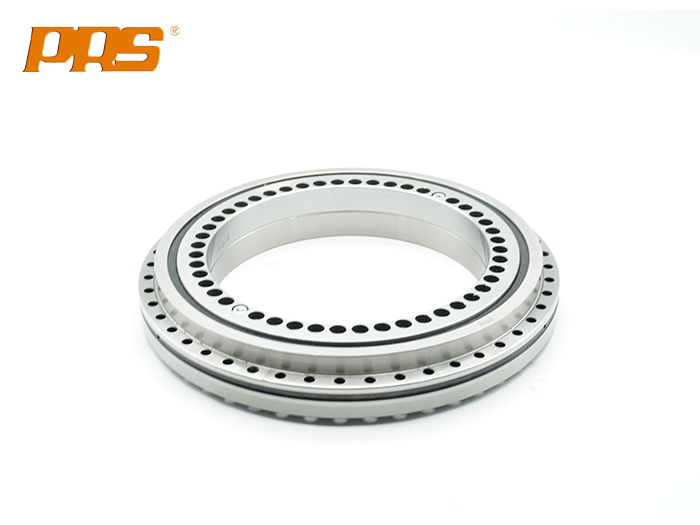

ZKLDF推力角接觸球系列轉臺軸承，可承受聯合載荷的同時還具有極高的轉速和極低的摩擦力矩，同時又能保證很高的回轉精度。非常適合于有此類要求的應用場合，例如高速回轉工作臺、銑削、磨削、以及精密測量、測量設備等等。

軸承代號	外形尺寸										固定孔
											內 圈			外圈
	d	D	H	H1	D1	D2	D3	J	J1	a	d1	d2	數量③	d3	數量③
	單位：mm										mm			mm
ZKLDF100	100	185	38	25	160	136	158	112	170	5.4	5.6	10	16	5.6	15
ZKLDF120	120	210	40	26	184	159	181	135	195	6.2	7	11	22	7	21
ZKLDF150	150	240	40	26	214	188	211	165	225	6.2	7	11	34	7	33
ZKLDF200	200	300	45	30	274	243	271	215	285	6.2	7	11	46	7	45
ZKLDF260	260	385	55	36.5	345	313	348	280	365	8.2	9.3	15	34	9.3	33
ZKLDF325	325	450	60	40	415	380	413	342	430	8.2	9.3	15	34	9.3	33
ZKLDF395	395	525	65	42.5	486	450	488	415	505	8.2	9.3	15	46	9.3	45
ZKLDF460	460	600	70	46	560	520	563	482	580	8.2	9.3	15	46	9.3	45
ZKLDF580	580	750	90	60	702	656	700	610	720	11	11.4	18	45	11.4	42

我們亦可以提供尺寸d＞580mm的此系列軸承。

注：

1.包括聯接螺釘孔和螺紋退卸孔，圓周分布。

2.用于10.9級螺栓的擰緊力矩。

3.用于和軸與軸承座的固定孔，注意軸承固定孔的節距和等分。

4.在理想的工況下可以達到此數值。
